Универсальные системы охлаждения для мощных компьютеров

Понятным языком - ос­новные па­рамет­ры систем охлаждения CPU, сколь­ко теп­ло­вых тру­бок надо, раз­мер и вес ра­ди­ато­ра, ско­рость вен­ти­лято­ров, какие про­из­во­дите­ли лучше, как пра­виль­но выб­рать ку­лер для про­цес­со­ра Intel и AMD. При охлаждения центрального процессора используется "кулер", обычно состоящий из радиатора и вентилятора(ов).

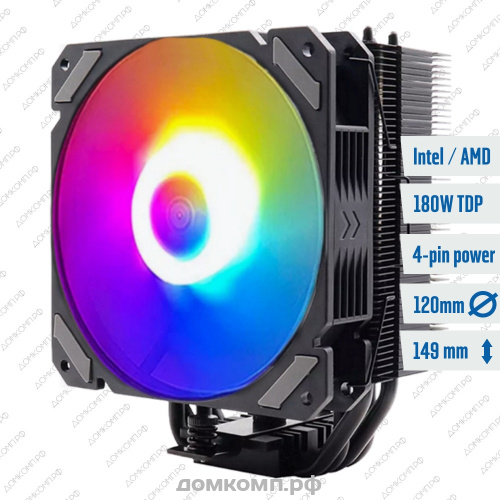

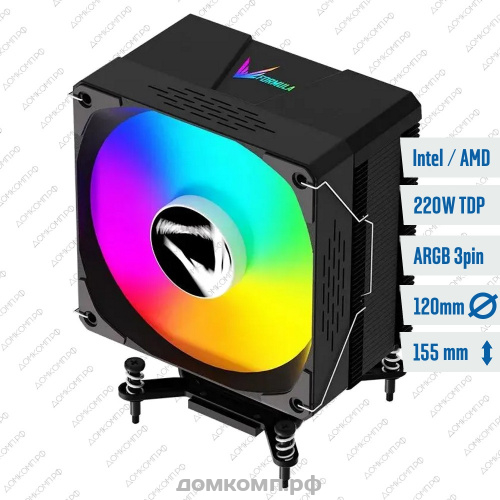

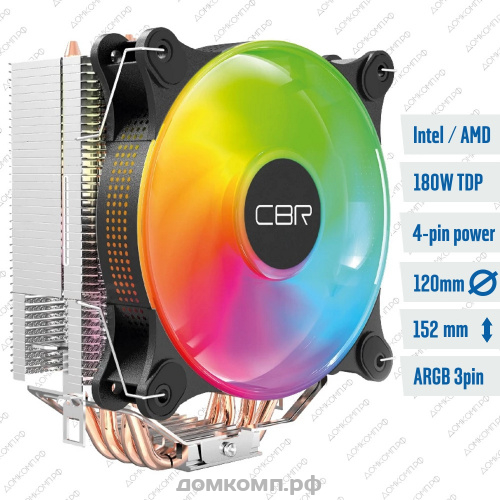

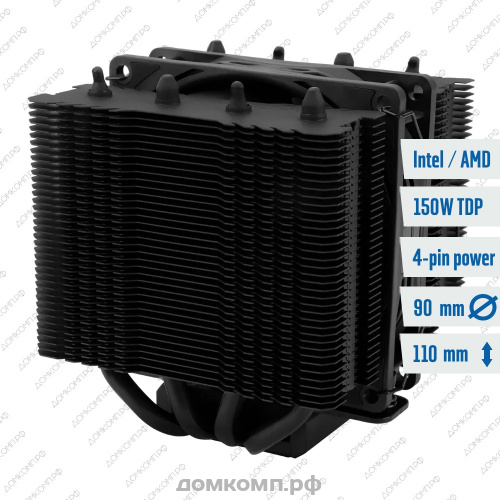

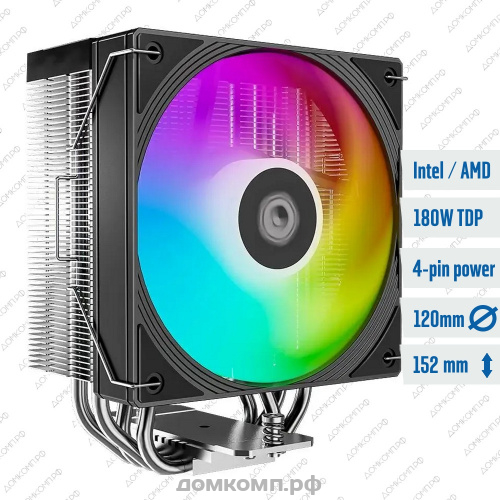

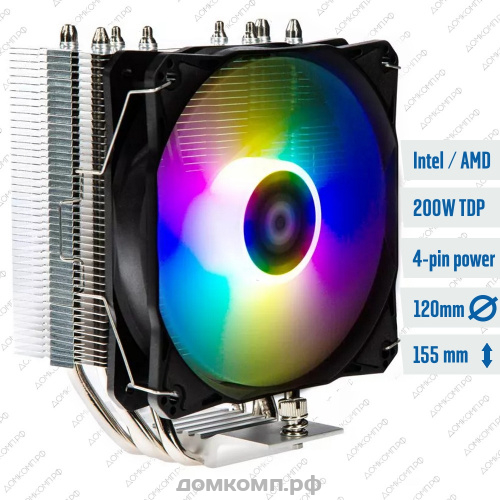

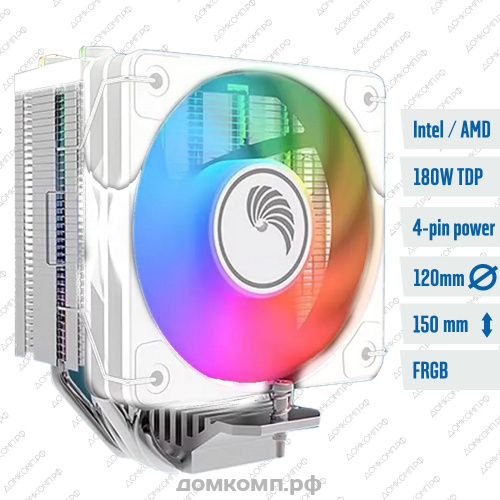

Рекомендуемые нами и просто популярные модели

Для простых процессоров (Celeron, Pentium, Athlon) вполне достаточно любого самого недорогого кулера с алюминиевым радиатором и вентилятором 80мм. Чем больше размер вентилятора и массивнее радиатор - тем лучше охлаждение и но и дороже устройство. С ростом размера вентиля уменьшается скорость вращения и значит и вентилятора. В общем случае, недорогие модели кулеров имеют ограничения по разъемам крепления, стоит убедиться что ваш процессор совместим с выбранной системой охлаждения. Большинство производителей прямо указывает, совместимость с какими разъемами гарантирована. Многие кулеры из среднего и высшего ценового диапазона полностью универсальны, в коробке есть полный набор креплений для всех современных процессоров. По нашему мнению, наилучшее соотношение цена/качество предлагаются компаниями AeroCool, DeepCool и PCCooler, стараемся рекомендовать именно их когда нет уверенности в модели процессора. Практически все устройства этих производителей укомплектованы наборами креплений под все современные разъемы процессоров. Цена вполне демократична при неизменно высоком уровне качества, обеспеченном современным оборудованием и талантливыми инженерами-разработчиками. Для недорогих процессоров с двумя и четырьмя ядрами хватает небольшого кулера с 2-3 тепловыми трубками и вентилятором от 90 до 120 мм. Важной характеристикой при выборе системы охлаждения может быть значение TDP (выделяемая или рассеиваемая мощность). Она обязательно фигурирует в характеристиках как процессоров так и кулеров для них. Мы рекомендуем всегда приобретать кулеры с некоторым запасом по TDP, учитывая что в течение срока эксплуатации происходит запыление радиатора и подсыхание термопасты.

•  при TDP процессора 65Вт оптимальный вариант PCCooler E80, E126 или ExeGate EE90-Cu
•  при TDP процессора до 95Вт подойдет Aerocool Verkho PLUS или башенный PCCooler GI-X3

•  при TDP процессора до 130Вт потребуется кулер с 3-4 тепловыми трубками и вентилятором 90мм, Deepcool GAMMAXX 300  или Id-Cooling SE-213V2

• при TDP процессора свыше 130Вт требуется индивидуальный подход, часто берут PCCooler GI-X6 и DeepCool GammaXX 400 BLUE BASIC


Что такое боксовые кулеры

Большинство процессоров в комплектации BOX имеют кулер в комплекте, кроме моделей с индексами K и X. Если в названии процессора указано «ОЕМ», системой охлаждения он не комплектуется. Если вы приобретаете недорогой процессор BOX, покупать кулер отдельно не придется, устройства из комплекта вполне хватит для охлаждения процессора на стандартных режимах. Классические недостатки боксовых кулеров всем известны - высокий уровень шума и полное отсутствие запаса по теплоотводу. Так что при сборке HTPC или игрового ПК под разгон этот вариант не для вас.

Основные линейки креплений кулеров

Их не так много, в первую очередь из-за того, что производители стараются обеспечить сквозную совместимость систем охлаждения с предыдущими версиями процессоров. Выделяется компания АМД, максимально лояльная к пользователям и не меняющая систему крепления кулеров на протяжении долгих лет.

• AMD AM2/AM3/AM3/AM3+/AM4/FM1/FM2/FM2+ с креплением рычагом на два зацепа рамки материнской платы;
• Intel 1150 / 1151 / 1155 / 1156 / 1200 с креплением через сквозные отверстия в материнской плате;
• Intel 1366 с креплением через сквозные отверстия в материнской плате;
• Intel 2011 с креплением через сквозные отверстия в материнской плате;
• Intel 2011 V3 с винтовым креплением к сокету;
• Intel 771/775 со сквозными отверстиями в материнской плате

Варианты конструкций кулера процессора

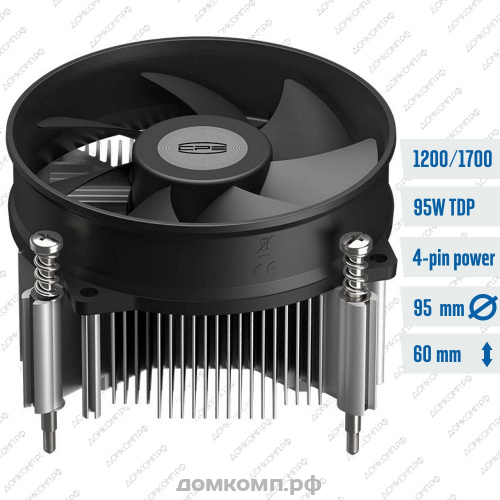

Самый ходовой кулер с литым алюминиевым радиатором. Форма радиатора круглая или квадратная. Подобные кулеры почти всегда кладут в комплект с маломощными боксовыми процессорами. Такой кулер запросто можно приобрести в любом магазине, но их качество обычно несколько хуже боксовых при сравнимой цене. О разгоне не стоит даже вспоминать.

Кулер с радиатором из набора пластин. Это достаточно распространенная модель, и есть в ассортименте любого магазина. Радиатор выполнен из наборных алюминиевых или медных пластин, пионером выпуска была компания Zalman. Они значительно лучше отводят тепло от процессора, по сравнению со стандартными, но более подвержены запылению.

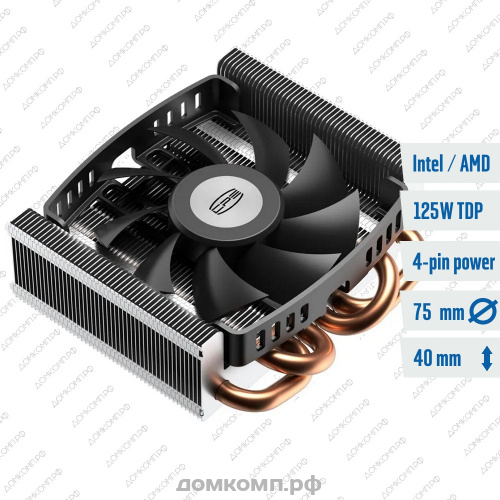

Кулер с тепловыми трубками горизонтального типа. Системы охлаждения с тепловыми трубками не так давно были приняты в стандарт, и сейчас являются самыми современными и наиболее эффективными. Кулеры этого типа обычно идут в комплекте BOX с наиболее мощными процессорами Intel и AMD. Их функционал по отводу тепла от процессора на порядок лучше по сравнению с простыми дешевыми моделями. В том же время обладают существенным недостатком - выдув теплого воздуха происходит в сторону материнской платы, тем самым дополнительно нагревая и так нагруженные компоненты питания процессора. Такой вариант хорошо подходит для компактных корпусов типа Slim.

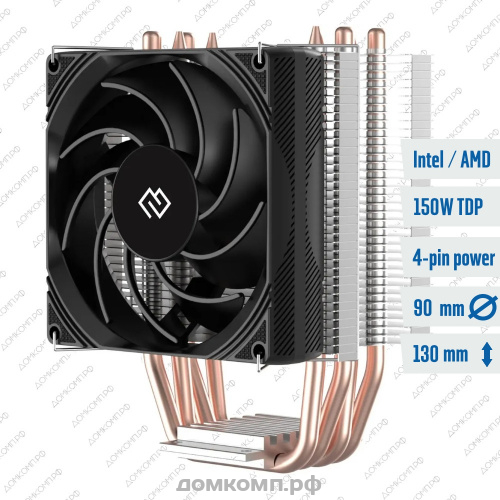

Кулер с тепловыми трубками вертикального типа (башня). Система охлаждения башенного типа имеет самую удачную на данный момент конструкцию. Нагретый в радиаторе воздух от процессора выдувается сторону заднего (или верхнего) вытяжного вентилятора корпуса. Такие системы охлаждения считаются наиболее прогрессивными и активно развиваются всеми производителями. Сейчас легко доступен широкий выбор по размеру, мощности и цене. Обязательны для охлаждения мощных процессоров с 10-16 ядрами и для серьезного разгона игровых систем. Большая масса радиатора положительно сказывается на стабильности отвода тепла, платой за этой выступают большие габариты, но это не проблема для новейших геймерских серий корпусов, туда не только самый огромный кулер залезет, но и поместится пара котиков без ущерба работоспособности :-)

Количество тепловых трубок. Эффективность башенного кулера напрямую завязана на количество и диаметр тепловых трубок, как раз по ним и передается тепло от подошвы прилегающей к процессору на радиатор, который это тепло отводит. Для слабеньких процессора с TDP 65 Вт хватает двух теплотрубок, при повышенном TDP не более 95Вт нужно три теплотрубки, серьезные модели с 6-10 ядрами потребуют от 4 до  теплотрубок и хорошо отполированную подошву радиатора. Диаметр теплотрубок можно оценить или визуально, или обратившись к характеристикам на сайте производителя.

Конструкция основания, прилегающего непосредственно к процессору Основанием кулера называется контактная площадка, которая непосредственно соприкасается с процессором. От ее качества и исполнения напрямую зависит эффективность кулера. Важный параметр - кривизна основания, часто в недорогих моделях экономят на фрезерованиии полировке поверхности, что ведет в плохому контакту и некачественному теплоотводу. Этот параметр можно оценить визаульно по фото или взяв кулер в руки и проведя пальцем по поверхности. Вы ощутите или идеально ровную поверхность, или же не стоит совершать покупку. Алюминиевый радиатор В стандартных кулерах с обычным алюминиевым радиатором контактной площадкой выступает сам радиатор. Основание может быть сплошное или сквозное. Сплошное основание лучший выбор, так как увеличивается площадь контакта радиатора с процессором, что дате свои плюсики охлаждению. В сквозной же конструкции в щели между радиатором и вентилятором может набиваться пыль и ухудшаться теплоотдача. Удаление пыли оттуда крайне затруднено без снятия радиатора с процессора, в тоже вромя радиатор со сплошной площадкой очищается легко без его демонтажа. Алюминиевый радиатор со вставкой из меди в основании кулера Радиаторы некоторых кулеров имеют медную вставку в основании, которая и соприкасается с процессором. Радиаторы с медной вставкой немного эффективнее полностью алюминиевых вариантов, за счет того что тепло эффективнее распределяется по поверхности радиатора. Медное основание Кулеры с тепловыми трубками могут иметь полностью медное основание, в которое впаяны теплотрубки. Подобная конструкция считается одной из лучших. Основание прямого контакта Многие производители исповедуют технологию прямого контакта (DirectCU), ее идеология в том, что теплотрубки запрессованы таким образом, что они сами создают контактную площадку, непосредственно соприкасающуюся с процессором. Реально такая конструкция практически ничем не отличается по эффективности от радиатора с медным основанием. Конструкция и материал радиатора, зависимость эффективности кулера от нее Алюминиевый радиатор Стандартные дешевые кулеры выполнены с радиатором из алюминия, так как этот металл значительно дешевле меди. Но алюминий имеет низкую теплоемкость и распределение тепла происходит неравномерно, что ведет к более сильному обдуву и повышению шумности. Радиатор из Алюминия с медными вставками. Кулеры с алюминиевыми радиаторами, имеющими медные вставки немного более эффективны, но уже не актуальны и практически пропали из продажи. Медный радиатор Кулеры с радиаторами из набора медных пластин все еще пользуются большой популярностью, хотя их эффективность на фоне более прогрессивных моделей не радует. Медь имеет высокую теплоемкость и соответственно тепло в ней распределяется более равномерно. Это не только позволяет стабилизировать температуру процессора на одном уровне, но и не требует высокооборотных и значит шумных вентиляторов. В тоже время, эффективность системы ограничена в связи с тем, что медный радиатор имеет очень большую тепловую инерцию, соответственно отвод тепла от него растянут по времени. В тоже время, подобные кулеры незаменимы для компактных корпусов за счет небольшого размера радиатора. Радиатор из набора алюминиевых пластин на теплотрубках Самыми эффективными на сегодняшний день считаются кулеры с тепловыми трубками и радиатором из множества тонких алюминиевых пластинок. Тепло от процессора почти мгновенно отводится по тепловым трубкам к пластинам, с которых быстро сдувается воздушным потоком вентилятора благодаря высокой площади рассеивания. Эта конструкция не только имеет очень низкую теплоемкость, но крайне низкую тепловую инерцию, поэтому эффективность охлаждения значительно повышается при небольшом увеличении скорости вращения вентилятора. Никелевое покрытие радиатора Хорошие кулеры от самых известных производителей имеют никелевое покрытие тепловых трубок, медного основания и даже алюминиевых пластин радиатора. Никелевое покрытие предотвращает окисление поверхности, и она не только всегда остается красивой и блестящей , но важнее то, что окись не препятствует отводу тепла и кулер со временем не ухудшает свои характеристики. Размер радиатора От размеров радиатора полностью зависит эффективность кулера. Но кулеры с большими радиаторами не всегда помещаются в стандартный корпус системника. Высота радиатора башенного типа для стандартного корпуса не должна превышать 150 мм. Этот параметр обычно указывается в характеристиках хороших корпусов для игровых компьютеров. Не менее важна и ширина радиатора. Кулер со слишком широким радиатором может не встать из-за близко расположенного блока питания (это не важно для корпусов современного дизайна, где блок питания имеет нижнее размещение). Всегда надо учитывать размер и компоновку материнской платы, на которую вы собираетесь установить кулер. Иногда кулер не удается установить корректно из-за мешающих радиаторов материнской платы возле процессора, слишком близко расположенных модулей памяти с радиаторами и других моментов. В нашем магазине мы всегда предложим примерить компоненты до покупки, а наши опытные инженеры с удовольствием проконсультируют по любым вопросам. Вес радиатора Связь между размерами радиатора и его весом прямая, чем больше радиатор тем он тяжелее, и чем радиатор тяжелее тем он больше. А если проще, чем выше TDP процессора, тем тяжелее должен быть радиатор. Для процессора с TDP 80-110 Вт хватит радиатора весом 300-400 грамм, а для монстра типа Xeon E5 2697 V2 с реальным TDP в 180Вт понадобится радиатор помощнее, например тот же DeepCool RedHat весом в полноценный килограмм. Вентиляторы, зависимость эффективности и шума от размера и скорости. Размер вентилятора Как правило, чем больше вентилятор, тем он эффективнее и тише. В стандартных недорогих кулерах устанавливаются вентиляторы типоразмера 80мм. Их основное преимущество – низкая цена. Недостаток – самый высокий уровень шума из возможных, и небольшие сроки эксплуатации до замены. Правильнее приобрести кулер с вентилятором немного побольше – 92мм или 120мм. Большинство вентиляторов вполне стандартны и легко найти им замену в случае выхода из строя (не суйте во вращающийся вентилятор отвертки и тем более пальцы - обязательно отломаете лопасти, да еще и больно будет). Самые мощные процессоры с 10-12 ядрами или высокой частотой, как и ваше желание как следует разогнать проц приводят нас к мысли выбора кулеров с самыми большими радиаторами в 140мм. Такой вентилятор стоит подороже, но шума будет меньше. Старайтесь покупать кулера со стандартными размерами вентиляторов, ведь рано или поздно потребуется замена. А нестандарт не только всегда дороже, но ведь и искать долго придется, ждать доставку. Зачем Вам этот геморрой? Выигрыша ведь никакого нет. Тип подшипника вентилятора Простые и дешевые вентиляторы имеют подшипник скольжения (втулка, или Sleeve Bearing). Не самая высокая надежность и долговечность. Более надежными будут вентиляторы с шариковым подшипником (Ball Bearing), шум достаточно высок, но надежность многих склоняет к этой модели. Большинство же современных вентиляторов имеют в основе гидродинамический подшипник (Hydro Bearing), который не только имеет высокую надежность, но и очень тихий, так что считается лучшей покупкой на данный момент. Впрочем, все нормальные производители комплектуют свои кулеры как раз такими вентиляторами. Количество вентиляторов на кулере При разгоне самых быстрых процессоров типа Core i9 или Xeon E5 2997 со значениями TDP в 200Вт придется взять кулер с двумя вентиляторами 140мм, и смириться с уровнем шума. Для более холодных процов одного кулера будет более чем достаточно. Обороты вентилятора Чем меньше размеры радиатор и вентилятора, тем выше обороты чтобы компенсировать низкую площадь рассеивания и слабый воздушный поток. В простых недорогих кулерах обороты вентилятора обычно меняются в пределах 2000-4000 об/мин. При скорости 2000 об/мин шум вентилятора уже становится хорошо различимым, на скорости 3000 об/мин – шум уже напрягает, ну а уж при 4000 об/мин вы решите что попали на поле аэродрома и вокруг вас самолеты, вертолеты.... Так что лучший выбор это вентилятор типоразмером 120мм или 140мм, как правило их максимальная скорость не более 1500 об/мин. Автоматическая регулировка оборотов (PWM) Все материнские платы имеют функцию регулировки оборотов вентилятора кулера в зависимости от температуры процессора. Регулировка происходит путем изменения напряжения питания (DC), такой функционал поддерживается всеми материнскими платами. В более дорогих кулерах применяются вентиляторы с PWM (встроенным контроллером оборотов). Все современные платы поддерживают этот стандарт регулировки оборотов через ШИМ-контроллер (PWM). Если на кулере стоит вентилятор размером 120мм и до 1300 об/мин вы практически никогда не будите его слышать. Разъем кулера Вентиляторы кулера имеют 3-пиновый или 4-пиновый разъем для подключения к матплате. С разъемом 3-pin управляются путем изменения напряжения материнской платой (DC), а 4-х пиновые с помощью ШИМ-контроллера (PWM). Вентиляторы с PWM всегда менее шумные за счет точности регулировки и скорости смены режимов, поэтому мы рекомендуем именно эти модели. Уровень шума Уровень шума зависит от скорости вращения вентилятора, конфигурации его лопастей и измеряется в децибелах (дБ). Тихими считаются вентиляторы с уровнем шума до 25 дБ. По этому показателю можно сравнить несколько кулеров и выбрать тот, который издает меньше шума. При покупке вы всегда можете попросить наших консультантов подключить несколько модель чтобы сделать правильный выбор. Оребрение лопастей в большинстве случаев уменьшает уровень шума при работе, за счет более правильного направления потока воздуха. Воздушный поток От силы воздушного потока (измеряется в CFM, зачастую указан в характеристиках вентиляторов) зависит эффективность отвода теплого воздуха от радиатора, и соответственно эффективность всей системы охлаждения процессора. По показателю CFM можно сравнить несколько кулеров, обычно лучше тот вентилятор у которого выше показатель CFM, но и выше на уровень шума. Просите подключить для сравнения, не стесняйтесь :-) Крепление кулера Обычно крепление маленького или среднего по размеру кулера очень простое, и тут самое главное просто следовать инструкции плюс здравый смысл. Но инструкцию все равно посмотрите. В случае больших и тяжелых кулеров все сложнее. Внимательно (!!! реально внимательно) ознакомьтесь со схемой крепления кулера до момента покупки, не стесняйтесь задать любые вопросы консультантам, зачастую это решает все вопросы. Многие тяжелые кулеры требуют специального усиления крепежа с помощью рамки с обратной стороны материнской платы. Материнская плата должна позволять установку таких рамок, а в месте установки не должно быть распаянных электронных компонентов. Соответственно на пластине для установки матплаты должно быть отверстие или углубление в месте предполагаемого расположения процессора. В комплекте универсальных кулеров, которые подходят на все современные сокеты есть несколько видов различных креплений. Не выбрасывайте их после установки, вдруг вы захотите сделать апгрейд в дальнейшем. Подсветка LED Многие новые модели кулеров имеют светодиоды (как правило на вентиляторе) и красиво, радуя глаз. Смысл в подсветке есть только в случае, если ваш корпус имеет прозрачное боковое окно, через которое вы наслаждаетесь тем как он работает пока вы отдыхаете. Определитесь заранее, нужно ли оно, многих через несколько дней эта подсветка начинает раздражат, и посоветуйтесь с домашними, понравится ли им ваша новогодняя елка :-) Термопаста Термопаста используется для улучшения теплопередачи и важна для качественного охлаждения. В простых кулерах термопаста обычно уже нанесена на радиатор. В хороших моделях кулеров тюбик с термопастой идет в комплекте, причем с запасом (!!! внимание. Не наносите слишком много термопасты, это не только может вывести из строя ваш компьютер, но и ухудшить теплоотдачу). Термопаста наносится тонким полупрозрачным слоем, а профессионалы обычно капают в центр процессора и под весом радиатора она равномерно распределяется по всей поверхности. Разница температуры процессора с плохой и хорошей термопастой достигает до 10 градусов! Производители кулеров Лучшими производителями кулеров являются австрийская компания Noctua и японская – Scythe. Они производят кулеры самого высокого качества и пользуются заслуженной популярностью у обеспеченных энтузиастов. Но в России они не очень популярны в силу истинно конской цены на свою качественную продукцию, рассчитанной на толстые кошельки бюргеров. А выигрыш в 2-3 градуса почти всегда не имеет никакого значения. Самой большой популярностью у нас пользуются кулеры знакомых нам брендов Cooler Master, Thermaltake, Zalman. Кулеры этих производителей имеют хорошее соотношение цена/качество. В последние годы в список самых популярных брендов ворвалась компания DeepCool, обеспечивающая при цене ниже среднего совершенно роскошные характеристики своей продукции.
